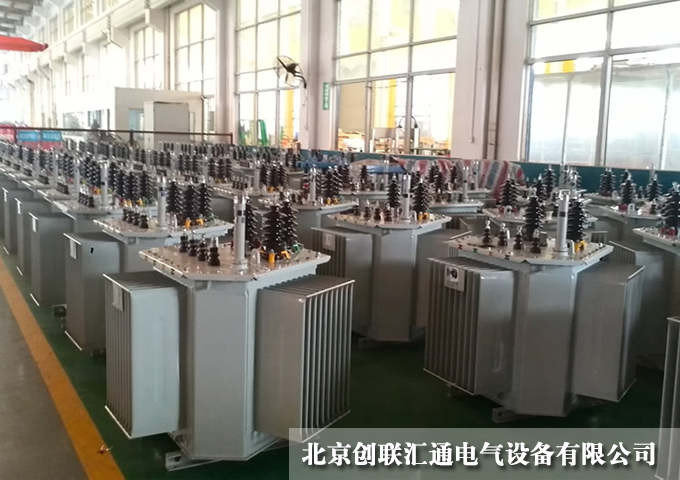

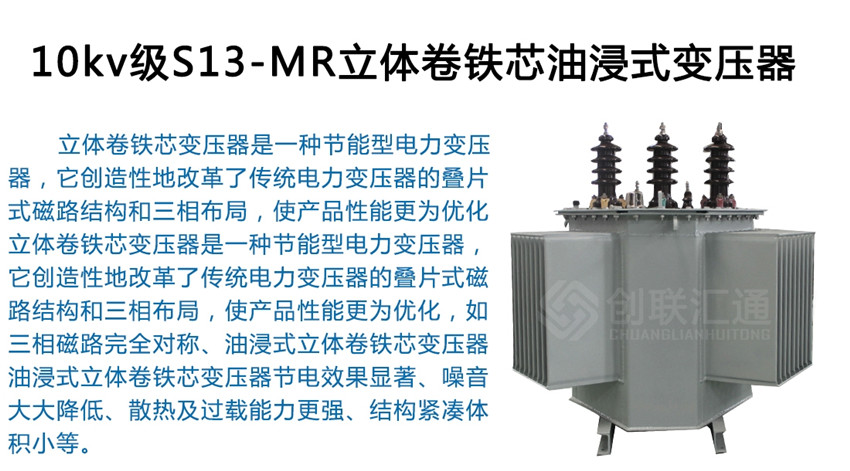

10kv級S13-MR立體卷貼心油浸式變壓器

一、立體三角形卷鐵心電力變壓器簡介
    電力變壓器是應用極為廣泛的電力基礎產品。幾十年來，我和世界各地均長期延用疊片式電力變壓器，其性能一直沒有得到根本性改善。金山門科技公司研制的S13-M-RL 、S11-M-RL 系列立體卷鐵心電力變壓器是繼疊片式，卷鐵心電力變壓器之后的又一代革命性產品。是一種結構更合理、性能更優良、節能更顯著的新型節能變壓器。
    隨著第二次城鄉電網建設與改造以及各項電力工程紛紛上馬，如何提高電力變壓器的技術含量，更好地貫徹家節能降耗和環保有關政策，積極推廣節能、低耗、環保適用的新產品已經成為擺在我們面前的重要課題。金山門科技公司生產的立體卷鐵心電力變壓器是一種使用傳統材料，但運行噪音更低、降低損耗和節約材料更出色，完全符合際和內低碳經濟和節能減排的和政策。該產品已納入家能效電廠選用的批節能產品；家資源節約和環境保護中央預算投資項目；家經貿委、原電公司先后發文推廣這一節能產品：沈變所也將立體卷鐵心變壓器作為疊片式，平面卷鐵心電力變壓器的更新?lián)Q代產品進行推廣。

二、與眾不同的“心”
鐵心不需切割．且無沖孔，消除了傳統變壓器的橫向、縱向接縫，減少了磁阻；鐵心柱橫截面呈多邊形，鐵心的填充系數最大，三角形立體結構使它的三相磁路相等并且最短，實現了人們夢寐以求的理想變壓器的鐵心結構。三角形立體卷鐵心是由窄到寬，再由寬到窄的連續鋼帶，先繞制三只橫截面為多邊半日形的單框鐵心，在把三只單框鐵心立體拼裝在一起，構成三個鐵心柱橫截面近似形的立體卷鐵心。三相磁回路完全對稱相等，縮短了鐵轆，心柱填充系數高，它的結構是公認的理想電力變壓器結構，這是平面卷鐵心無法比擬的，試驗表明立體卷鐵心電力變壓器各項測試數據更優于平面卷鐵心電力變壓器，立體卷鐵心是電力變壓器鐵心結構上的一次重大突破和飛躍！它的誕生被譽為“電力變壓器鐵心的一次革命”。因此立體卷鐵心電力變壓器是公認的節能、環保、超靜音的綠色電力變壓器。

三、產品特點
S13-M.RL 新型節能型立體卷鐵心變壓器
．與S7 同容量變壓器相比，空載損耗下降55%，負載損耗下降33％空載電流下降85％以上，噪聲下降8dB(A)-13dB(A)
．與S9 同容量變壓器相比，空載損耗下降50%，空載電流下降80 ％以上，噪聲下降8dB(A)-11dB(A)
．于標S11同容皿變壓器相比，空載損耗下降25％以上，空載電流下降70％以上．噪聲下降8dB(A)--11dB(A)
．于標S13疊片結構同容，變壓器相比，空載電流下降70％以上．噪聲下降5dB(A)-8dB(A)
兩種電壓兼容
． S11-M.RL-/10-20 、S13-M.RL-/10-20 立體三角形卷鐵心變壓器有10kV 及20kV 兩種電壓兼容的產品系列，在10kV 電網向20kV電網過渡更新時期．極大的方便了用戶。
三相磁路平衡
． 立體三角形卷鐵心是由三個相同的單框拼合而成，三個心拄呈等邊一角形排列，三個心柱的磁路長度完全一致，且最短，三個心柱損耗一致因而三相磁路平衡。
質量穩定，生產效率提高
． 立體三角形卷鐵心與平面卷鐵心的相同之處在于鐵心均在生產線上進行卷制，不需要橫剪設備，消除了疊鐵心由人工疊片、疊裝、拆插鐵軛造成的質量波動；比疊心變壓器可減少5-6道工序，因此生產效率高，質量穩定可靠，較少受人為因素影響。
立體三角形卷鐵心變壓器身結構決定了它抗短路能力比平面形變壓器好，原因如下：
．框件和墊塊均勻分布在器身周圍．三相受力均勻?qū)ΨQ。
．線圈被壓的面積比平面形布置線圈被壓面積增加15.7％。
．夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性，所以整體強度大．使三相受力一致。
防盜
．疊鐵心變壓器由于技術上的原因而易于失竊。拆開器身的緊固件．將變壓器的硅鋼片敲落．此時變壓器的3個繞組與硅鋼片當即分離，就可以輕而易舉地將硅鋼片、線圈等有價值的材料竊取運走。由于卷鐵心變壓器的鐵心是一個整體，鐵心敲不散，線圈取不下來。把整體鐵心和線圈搬走，也是相當困難的，因?yàn)橐慌_(tái)1OOKvA 的變壓器的器身重最為400kg , 200kVA的變壓器的器身重量為65Okg ，不容易將硅鋼片、銅線等有價值的物件分離。所以，卷鐵心變壓器具有較好的防盜性。
占地面積小，外型美觀
變壓器油箱采用近徽三角形結構，故體積比常規長方形油箱要小，結構緊湊，外形美觀，占地回袱。
產品經濟性好，性價比高
立體卷鐵心變壓器相對于同性能水平的盈片式變壓器，損耗值降低且運行成本降低）因此可為用戶降低投資成本，又可為用戶節約運行成本。一、立體三角形卷鐵心電力變壓器簡介    電力變壓器是應用極為廣泛的電力基礎產品。幾十年來，我和世界各地均長期延用疊片式電力變壓器，其性能一直沒有得到根本性改善。金山門科技公司研制的S13-M-RL 、S11-M-RL 系列立體卷鐵心電力變壓器是繼疊片式，卷鐵心電力變壓器之后的又一代革命性產品。是一種結構更合理、性能更優良、節能更顯著的新型節能變壓器。
    隨著第二次城鄉電網建設與改造以及各項電力工程紛紛上馬，如何提高電力變壓器的技術含量，更好地貫徹家節能降耗和環保有關政策，積極推廣節能、低耗、環保適用的新產品已經成為擺在我們面前的重要課題。金山門科技公司生產的立體卷鐵心電力變壓器是一種使用傳統材料，但運行噪音更低、降低損耗和節約材料更出色，完全符合際和內低碳經濟和節能減排的和政策。該產品已納入家能效電廠選用的批節能產品；家資源節約和環境保護中央預算投資項目；家經貿委、原電公司先后發文推廣這一節能產品：沈變所也將立體卷鐵心變壓器作為疊片式，平面卷鐵心電力變壓器的更新?lián)Q代產品進行推廣。

二、與眾不同的“心”
鐵心不需切割．且無沖孔，消除了傳統變壓器的橫向、縱向接縫，減少了磁阻；鐵心柱橫截面呈多邊形，鐵心的填充系數最大，三角形立體結構使它的三相磁路相等并且最短，實現了人們夢寐以求的理想變壓器的鐵心結構。三角形立體卷鐵心是由窄到寬，再由寬到窄的連續鋼帶，先繞制三只橫截面為多邊半日形的單框鐵心，在把三只單框鐵心立體拼裝在一起，構成三個鐵心柱橫截面近似形的立體卷鐵心。三相磁回路完全對稱相等，縮短了鐵轆，心柱填充系數高，它的結構是公認的理想電力變壓器結構，這是平面卷鐵心無法比擬的，試驗表明立體卷鐵心電力變壓器各項測試數據更優于平面卷鐵心電力變壓器，立體卷鐵心是電力變壓器鐵心結構上的一次重大突破和飛躍！它的誕生被譽為“電力變壓器鐵心的一次革命”。因此立體卷鐵心電力變壓器是公認的節能、環保、超靜音的綠色電力變壓器。

三、產品特點
S13-M.RL 新型節能型立體卷鐵心變壓器
．與S7 同容量變壓器相比，空載損耗下降55%，負載損耗下降33％空載電流下降85％以上，噪聲下降8dB(A)-13dB(A)
．與S9 同容量變壓器相比，空載損耗下降50%，空載電流下降80 ％以上，噪聲下降8dB(A)-11dB(A)
．于標S11同容皿變壓器相比，空載損耗下降25％以上，空載電流下降70％以上．噪聲下降8dB(A)--11dB(A)
．于標S13疊片結構同容，變壓器相比，空載電流下降70％以上．噪聲下降5dB(A)-8dB(A)
兩種電壓兼容
． S11-M.RL-/10-20 、S13-M.RL-/10-20 立體三角形卷鐵心變壓器有10kV 及20kV 兩種電壓兼容的產品系列，在10kV 電網向20kV電網過渡更新時期．極大的方便了用戶。
三相磁路平衡
． 立體三角形卷鐵心是由三個相同的單框拼合而成，三個心拄呈等邊一角形排列，三個心柱的磁路長度完全一致，且最短，三個心柱損耗一致因而三相磁路平衡。
質量穩定，生產效率提高
． 立體三角形卷鐵心與平面卷鐵心的相同之處在于鐵心均在生產線上進行卷制，不需要橫剪設備，消除了疊鐵心由人工疊片、疊裝、拆插鐵軛造成的質量波動；比疊心變壓器可減少5-6道工序，因此生產效率高，質量穩定可靠，較少受人為因素影響。
立體三角形卷鐵心變壓器身結構決定了它抗短路能力比平面形變壓器好，原因如下：
．框件和墊塊均勻分布在器身周圍．三相受力均勻?qū)ΨQ。
．線圈被壓的面積比平面形布置線圈被壓面積增加15.7％。
．夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性，所以整體強度大．使三相受力一致。
防盜
．疊鐵心變壓器由于技術上的原因而易于失竊。拆開器身的緊固件．將變壓器的硅鋼片敲落．此時變壓器的3個繞組與硅鋼片當即分離，就可以輕而易舉地將硅鋼片、線圈等有價值的材料竊取運走。由于卷鐵心變壓器的鐵心是一個整體，鐵心敲不散，線圈取不下來。把整體鐵心和線圈搬走，也是相當困難的，因?yàn)橐慌_(tái)1OOKvA 的變壓器的器身重最為400kg , 200kVA的變壓器的器身重量為65Okg ，不容易將硅鋼片、銅線等有價值的物件分離。所以，卷鐵心變壓器具有較好的防盜性。
占地面積小，外型美觀
變壓器油箱采用近徽三角形結構，故體積比常規長方形油箱要小，結構緊湊，外形美觀，占地回袱。
產品經濟性好，性價比高
立體卷鐵心變壓器相對于同性能水平的盈片式變壓器，損耗值降低且運行成本降低）因此可為用戶降低投資成本，又可為用戶節約運行成本。

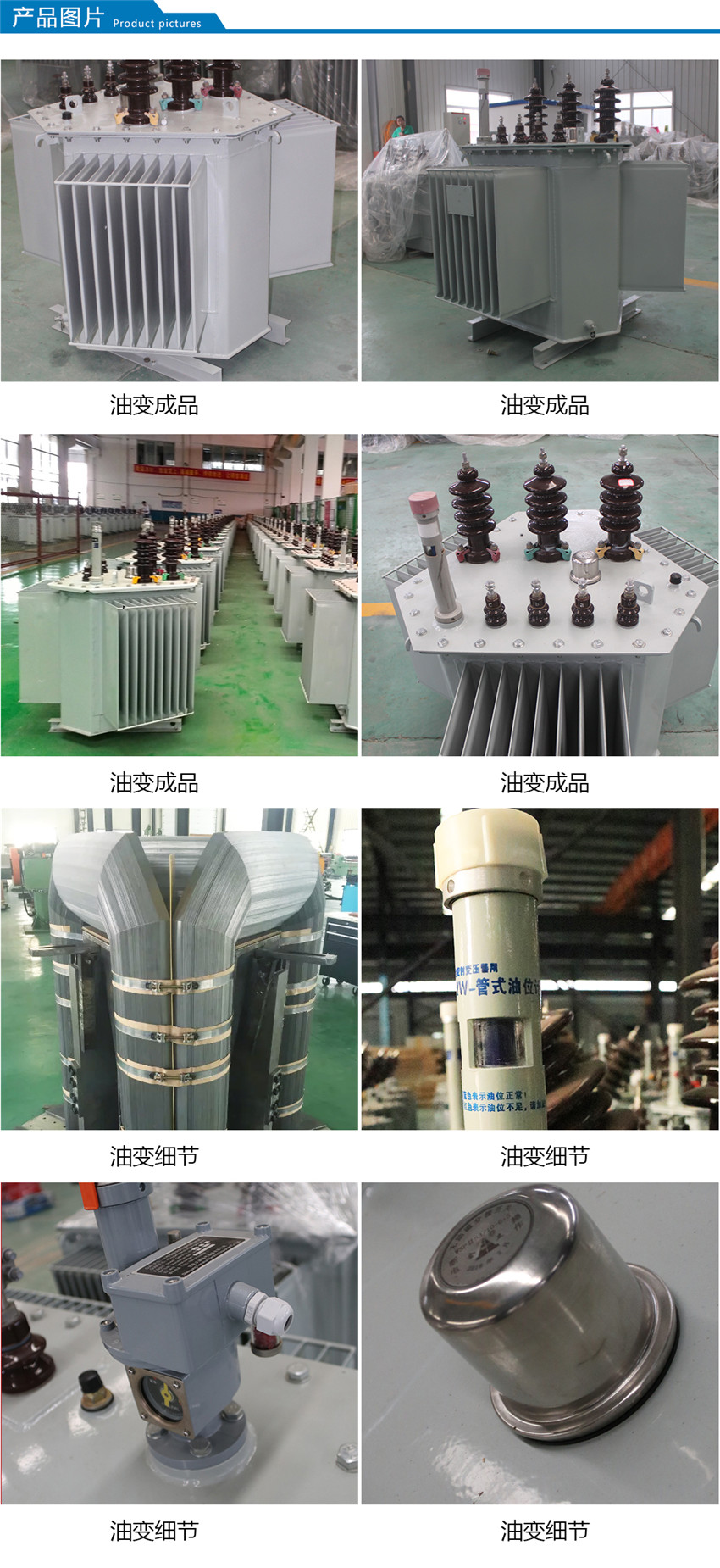

產品圖片

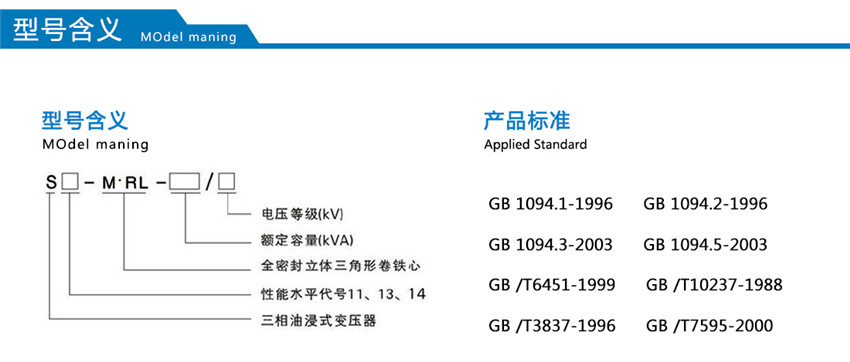

產品參數

企業保障
