干式變壓器：依靠空氣對流進行冷卻，廣泛用于電站、工廠、醫院等幾乎所有電氣上。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器，相對于油浸式變壓器，干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。
干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。
技術規范

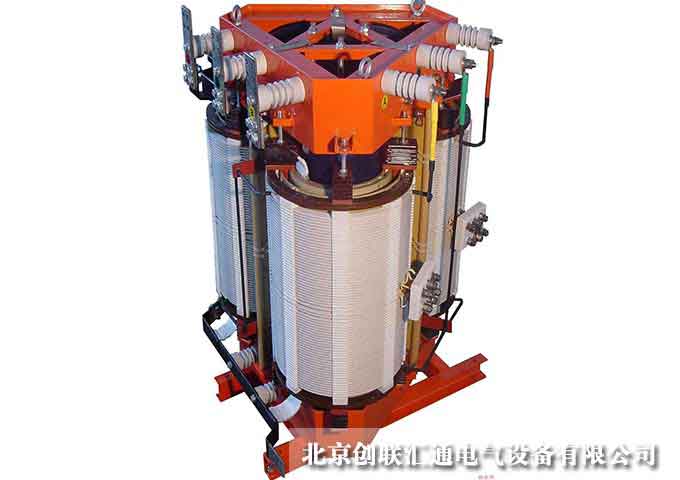

產品型式為H級、戶內、三相、雙繞組、非包封型（SGB）節能型干式變壓器
執行標準：GB1094.11-2007、GB/T10228-2008
電壓等級：6-35kV
容量范圍：30-3150kVA
額定頻率：50Hz
聯結組標號：Dyn11、Yyn0等
調壓方式：無勵磁調壓或有載調壓
絕緣水平：LI75 AC35/AC5
允許溫升：125K
局放水平：≤5pC
冷卻方式：AN/AF
型號特點
- 采用三維立體卷鐵心，三相平衡，不產生三次諧波，節電效果顯著
- 采用H級絕緣系統，主絕緣為C級的NOMEX絕緣紙，耐熱，阻燃性能好，防火等級高
- 高壓繞組采用餅式結構，低壓繞組采用箔式結構，繞組端部漏抗小，抗短路能力強
- 產品發熱低，散熱條件好且絕緣耐熱等級高，使產品允許長期過載20%運行，器身整體經二次真空壓力浸漆及固化，使產品防潮防腐，局放小，安全可靠
- 產品壽命期后容易分解，不污染環境
10KV級SCB11-RL-RL系列卷鐵心干式變壓器主要性能參數:
| 型號 | 額定容量（KVA） | 聯接組標號 | 電壓組合（KV） | 空載損耗（W） | 負載損耗（W） | 空載電流（%） | 短路抗阻（%） | ||
| 高壓 | 分接范圍 | 低壓 | |||||||
| SCB11-RL-100 | 100 |
Yyn0 Dyn11 |
10 6.3 6 |
±5% ±2×2.5% |
0.4 | 360 | 1370 | 0.6 | 4.0 |
| SCB11-RL-125 | 125 | 420 | 1620 | 0.6 | |||||
| SCB11-RL-160 | 160 | 480 | 1860 | 0.6 | |||||
| SCB11-RL-200 | 200 | 550 | 2210 | 0.5 | |||||
| SCB11-RL-250 | 250 | 640 | 2410 | 0.5 | |||||
| SCB11-RL-315 | 315 | 800 | 3030 | 0.5 | |||||
| SCB11-RL-400 | 400 | 895 | 3480 | 0.4 | |||||
| SCB11-RL-500 | 500 | 1055 | 4260 | 0.4 | |||||
| SCB11-RL-630 | 630 | 1180 | 5200 | 0.3 | 6.0 | ||||
| SCB11-RL-800 | 800 | 1400 | 6080 | 0.3 | |||||
| SCB11-RL-1000 | 1000 | 1610 | 7100 | 0.3 | |||||
| SCB11-RL-1250 | 1250 | 1900 | 8460 | 0.25 | |||||
| SCB11-RL-1600 | 1600 | 2230 | 10240 | 0.25 | |||||
| SCB11-RL-2000 | 2000 | 2775 | 12620 | 0.2 | |||||
| SCB11-RL-2500 | 2500 | 3275 | 14990 | 0.2 | |||||
