xgn66-12高壓開關柜 xgn66高壓開關柜尺寸

　　XGN66-12(Z)箱型固定式金屬封閉開關設備(簡稱開關柜)用于3、6、10kV三相交流50Hz系統中作為接受與分配電能之用。其母線系統為單母線(可派生出單母線帶旁路和雙母線)結構。

　　本開關柜符合GB/T11022及IEC298的要求，并且具有兩部提出的“五防”閉鎖功能。

　　本開關柜的主開關采用ZN□-10系列真空斷路器，配用CD系列電磁操動機構或CT系列彈簧操動機構,隔離開關采GN30-10系列旋轉式隔離開關和GN22-10大電流隔離開關系列產品。

　　1、 柜體采用優質角鋼焊接而成;

　　2、 斷路器室位于柜體總(下)部，安裝、調試、維護方便;

　　3、 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修;

　　4、 整柜防護等級IP2X;

　　5、 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求;

　　6、 具有可靠的接地系統;

　　7、 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態;

　　8、 操作機構閉鎖采用XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用;

　　9、 進出線電纜低于柜底前部，方便用戶連接。

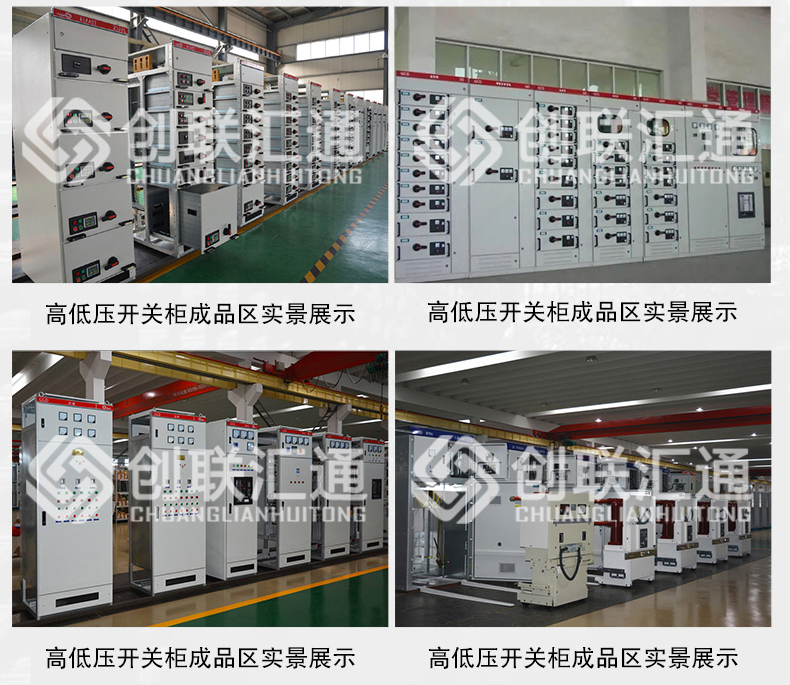

產品圖片

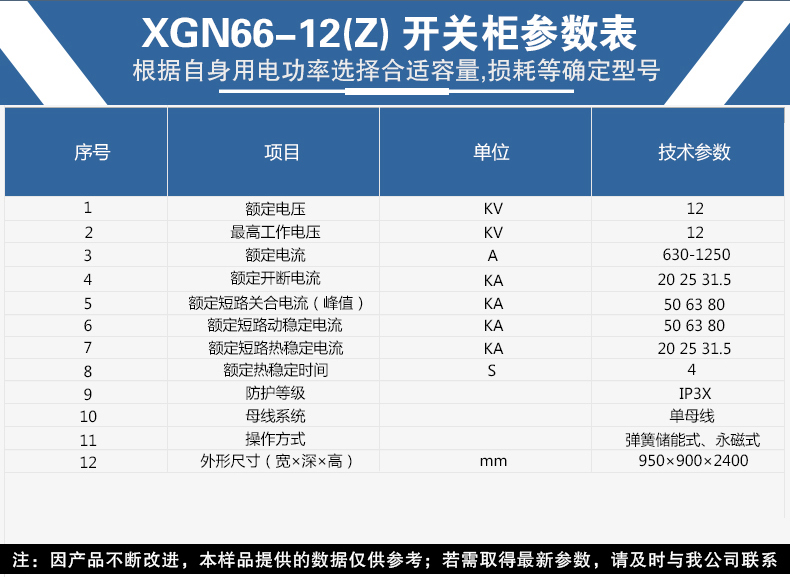

產品參數

企業保障
